उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Zhitian
प्रमाणन: Iso:9001
Model Number: 70
दस्तावेज़: Screw Barrel & Elements.pdf
भुगतान और शिपिंग शर्तें
Minimum Order Quantity: 1
मूल्य: Timely Quotation
Packaging Details: Wooden Case
Delivery Time: 10-60 Days
Payment Terms: T/T
Supply Ability: 500 Sets / Month
बेस बैरल सामग्री: |
नाइट्राइडेड स्टील 38CrMoAlA |
विशिष्ट अनुप्रयोग: |
इंजीनियरिंग प्लास्टिक, मास्टरबैच, यौगिक और कार्यात्मक सामग्री |
अनुकूलन क्षमता: |
बैरल की लंबाई, सामग्री प्रणाली, और भूतल उपचार अनुकूलन योग्य |
प्रसंस्करण पैमाना: |
मध्यम से बड़े पैमाने पर निरंतर उत्पादन |
बैरल संरचना: |
मॉड्यूलर खंडित बैरल डिजाइन |
पेंच व्यास: |
Ø70 मिमी ट्विन स्क्रू एक्सट्रूडर |
तापमान नियंत्रण विन्यास: |
मल्टी-ज़ोन स्वतंत्र हीटिंग और कूलिंग चैनल |
संक्षारण प्रतिरोध प्रदर्शन: |
आक्रामक फॉर्मूलेशन के लिए वैकल्पिक संक्षारण प्रतिरोधी मिश्र धातु प्रणाली |
बेस बैरल सामग्री: |
नाइट्राइडेड स्टील 38CrMoAlA |
विशिष्ट अनुप्रयोग: |
इंजीनियरिंग प्लास्टिक, मास्टरबैच, यौगिक और कार्यात्मक सामग्री |
अनुकूलन क्षमता: |
बैरल की लंबाई, सामग्री प्रणाली, और भूतल उपचार अनुकूलन योग्य |
प्रसंस्करण पैमाना: |
मध्यम से बड़े पैमाने पर निरंतर उत्पादन |
बैरल संरचना: |
मॉड्यूलर खंडित बैरल डिजाइन |
पेंच व्यास: |
Ø70 मिमी ट्विन स्क्रू एक्सट्रूडर |
तापमान नियंत्रण विन्यास: |
मल्टी-ज़ोन स्वतंत्र हीटिंग और कूलिंग चैनल |
संक्षारण प्रतिरोध प्रदर्शन: |
आक्रामक फॉर्मूलेशन के लिए वैकल्पिक संक्षारण प्रतिरोधी मिश्र धातु प्रणाली |

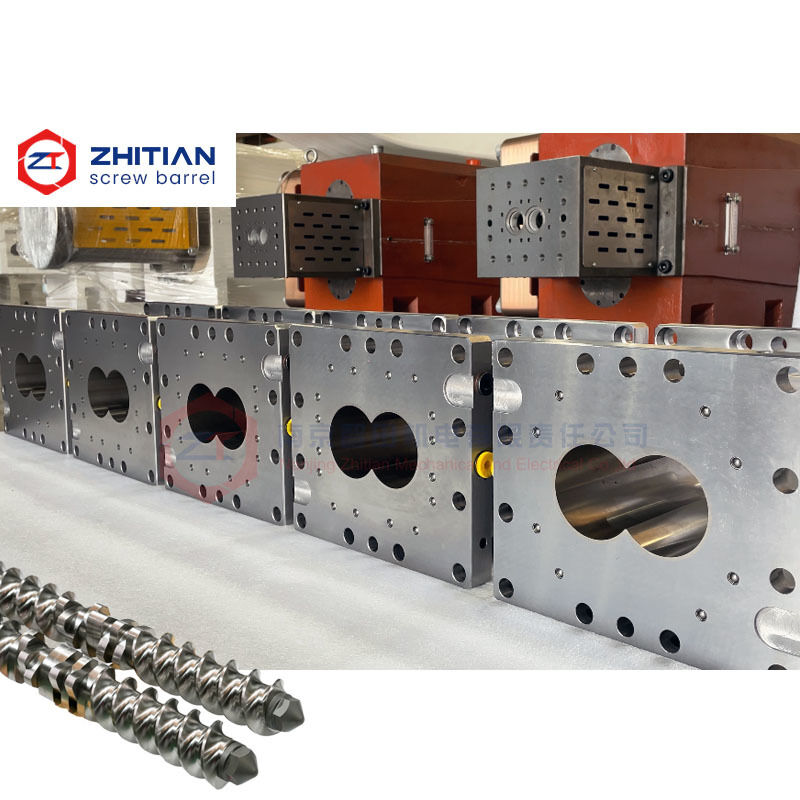

यह 70 मिमी ट्विन स्क्रू एक्सट्रूडर बैरल उन एक्सट्रूज़न लाइनों के लिए डिज़ाइन किया गया है जिन्हें सटीक प्रतिस्थापन आयामों, विश्वसनीय बोर प्रदर्शन और स्थिर तापमान नियंत्रण की आवश्यकता होती है।
38CrMoAlA नाइट्राइड स्टील से निर्मित, यह सामान्य प्लास्टिक कंपाउंडिंग, मास्टरबैच उत्पादन और मध्यम पहनने की आवश्यकता वाले अन्य अनुप्रयोगों के लिए उपयुक्त है।
बैरल के छेद, लंबाई, कनेक्शन छेद, हीटिंग छेद, शीतलन चैनल और पोर्ट कॉन्फ़िगरेशन को मूल ड्राइंग, इस्तेमाल किए गए बैरल नमूने या मापे गए आयामों के अनुसार अनुकूलित किया जा सकता है।
यह सामान्य प्रतिस्थापन समस्याओं को हल करने में मदद करता है जैसेः
बैरल बोर का अत्यधिक पहनना
बढ़ी हुई पेंच-बैरल रिक्ति के कारण उत्पादन में कमी
अस्थिर सामग्री का तापमान
बैरल सेक्शन के बीच रिसाव
गलत कनेक्शन या छेद की स्थिति
प्रतिस्थापन बैरल जो मूल मशीन में फिट नहीं होते
| पद | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | ट्विन स्क्रू एक्सट्रूडर बैरल |
| लागू आकार | 70 मिमी वर्ग के जुड़वां पेंच एक्सट्रूडर |
| आधार सामग्री | 38CrMoAlA |
| बोर उपचार | गैस नाइट्राइडिंग |
| बैरल संरचना | खंडित मॉड्यूलर बैरल |
| उपलब्ध खंड | बंद, भोजन, वेंटिलेशन और साइड फीडिंग |
| तापमान नियंत्रण | अनुकूलित हीटिंग छेद और शीतलन चैनल |
| विनिर्माण आधार | चित्र, नमूना या मापा आयाम |
| निरीक्षण | बोर, केंद्र दूरी, कनेक्शन आयाम और चैनल परीक्षण |
| आवेदन | प्लास्टिक कंपाउंडिंग, मास्टरबैच और सामान्य इंजीनियरिंग प्लास्टिक |
जैसे-जैसे बैरल बोर पहनता है, स्क्रू तत्वों और बैरल के बीच की रिक्ति धीरे-धीरे बढ़ जाती है।
इससे प्रेषण दक्षता कम हो सकती है, मिश्रण प्रदर्शन कमजोर हो सकता है और अस्थिर उत्पादन हो सकता है।
मूल आयामों के अनुसार निर्मित एक प्रतिस्थापन बैरल सही कार्य रिक्ति को बहाल करने और एक्सट्रूज़न स्थिरता में सुधार करने में मदद करता है।
महत्वपूर्ण आयामों में निम्नलिखित शामिल हैंः
बैरल बोर व्यास
केंद्र की दूरी
कुल लंबाई
पोजिशनिंग सतहें
बोल्ट-होल पैटर्न
कनेक्शन आयाम
इन आयामों को केवल नाममात्र 70 मिमी मशीन आकार पर निर्भर करने के बजाय उत्पादन से पहले पुष्टि की जानी चाहिए।
क्षतिग्रस्त या गलत स्थिति वाले हीटिंग और कूलिंग चैनल बैरल के असमान तापमान का कारण बन सकते हैं।
इससे अस्थिर सामग्री चिपचिपाहट, लगातार प्रक्रिया समायोजन और असंगत उत्पाद गुणवत्ता हो सकती है।
हीटिंग छेद, शीतलन पानी के चैनल और सेंसर छेद मूल बैरल के अनुसार या आवश्यक तापमान नियंत्रण लेआउट के लिए अनुकूलित किया जा सकता है।
नहर प्रणाली को शिपमेंट से पहले स्थिति, कनेक्शन और सील प्रदर्शन की जांच की जा सकती है।
सही बोर व्यास वाला बैरल अभी भी मशीन में फिट नहीं हो सकता है यदि फ्लैंज, बोल्ट छेद, पोजिशनिंग सतह या आसन्न बैरल कनेक्शन गलत हैं।
ओईएम प्रतिस्थापन परियोजनाओं के लिए, ग्राहक प्रदान कर सकते हैंः
मूल बैरल ड्राइंग
इस्तेमाल किया गया बैरल नमूना
मशीन का मॉडल
मापे गए आयाम
स्थापना की तस्वीरें
हीटिंग और कूलिंग चैनल की जानकारी
एक प्रयुक्त बैरल को विनिर्माण संदर्भ के रूप में मापा जा सकता है, लेकिन पहने हुए आयामों को सीधे कॉपी करने के बजाय पहचाना और सही किया जाना चाहिए।
मानक विन्यास नाइट्राइडिंग उपचार के साथ 38CrMoAlA मिश्र धातु स्टील का उपयोग करता है।
नाइट्राइड बोर गैर-उपचारित मिश्र धातु स्टील की तुलना में बेहतर सतह कठोरता और पहनने के प्रतिरोध प्रदान करता है।
यह निम्नलिखित के लिए उपयुक्त हैः
सामान्य प्लास्टिक यौगिक
रंग मास्टरबैच
अतिरिक्त मास्टरबैच
पॉलीएथिलीन और पॉलीप्रोपाइलीन का प्रसंस्करण
गैर घर्षण पोलीमर मिश्रण
मध्यम भराव सामग्री वाले अनुप्रयोग
हालांकि, नाइट्राइड स्टील हर परिचालन स्थिति के लिए उपयुक्त नहीं है।
उच्च ग्लास फाइबर, खनिज से भरे या अत्यधिक संक्षारक सामग्री के लिए, एक उन्नत सामग्री प्रणाली अधिक सेवा जीवन प्रदान कर सकती है।
वैकल्पिक समाधानों में शामिल हैंः
औजार-चक्की का आवरण
द्विधातु आवरण
निकेल आधारित वोल्फ्रेम कार्बाइड लाइनर
लेजर से ढकी पहनने के प्रतिरोधी बोरिंग
क्षरण प्रतिरोधी मिश्र धातु का आवरण
सामग्री का चयन प्रसंस्कृत सूत्र, भराव प्रतिशत, संक्षारण स्तर और संचालन तापमान के अनुसार किया जाना चाहिए।
बैरल को एक्सट्रूज़न लाइन पर अपनी स्थिति के अनुसार विभिन्न वर्गों में निर्मित किया जा सकता है।
उपलब्ध कॉन्फ़िगरेशन में शामिल हैंः
बंद बैरल अनुभाग
मुख्य भोजन बैरल
वेंटिलेशन बैरल
वैक्यूम बैरल
साइड फीडिंग बैरल
निम्नलिखित सुविधाओं को अनुकूलित किया जा सकता हैः
बोर व्यास
केंद्र की दूरी
बैरल की लंबाई
कनेक्शन आयाम
बोल्ट-होल लेआउट
भोजन और वेंटिलेशन बंदरगाह
साइड फीडर खोलना
हीटिंग छेद
शीतलन चैनल
तापमान सेंसर छेद
सामग्री और सतह उपचार
प्रतिस्थापन बैरल मौजूदा शिकंजा, शाफ्ट, आसन्न बैरल वर्गों और मशीन फ्रेम से मेल खाना चाहिए।
खंडित जुड़वां पेंच बैरल को सटीक आयामों की आवश्यकता होती है क्योंकि कई वर्गों को एक साथ इकट्ठा किया जाना चाहिए।
निम्नलिखित वस्तुओं का निर्माण के दौरान और शिपमेंट से पहले निरीक्षण किया जा सकता हैः
आंतरिक छेद के आयाम
केंद्र की दूरी
बैरल की लंबाई
समानांतरता
कनेक्शन सतहें
पोजिशनिंग आयाम
बोल्ट-होल स्थान
बंदरगाह के आयाम
हीटिंग छेद की स्थिति
शीतलन-चैनल की सीलिंग
सामग्री और ताप उपचार की स्थिति
निरीक्षण रिकॉर्ड आयामों के अनुरेखण और भविष्य में दोहराए जाने वाले आदेशों के लिए रखा जा सकता है।
बैरल की प्रतिस्थापन पर विचार किया जाना चाहिए जबः
प्रक्रिया से संबंधित स्पष्ट कारण के बिना एक्सट्रूडर आउटपुट में कमी
पिघलने का दबाव या उत्पाद की गुणवत्ता अस्थिर हो जाती है
छिद्र के अंदर दिखाई देने वाले ग्रूव या अत्यधिक पहनने दिखाई देते हैं
नए पेंच तत्व मशीन के प्रदर्शन को बहाल नहीं करते हैं
बैरल अनुभागों के बीच सामग्री रिसाव दिखाई देता है
हीटिंग या कूलिंग प्रदर्शन असंगत हो जाता है
बैरल और स्क्रू-एलिमेंट के पहनने का एक साथ मूल्यांकन किया जाना चाहिए।
एक अत्यधिक पहने हुए बैरल के अंदर नए पेंच तत्वों की स्थापना अपेक्षित आउटपुट या मिश्रण प्रदर्शन को बहाल नहीं कर सकती है।
कृपया निम्नलिखित जानकारी का यथासंभव अधिक से अधिक विवरण प्रदान करें:
1एक्सट्रूडर का ब्रांड और मॉडल
2. मूल बैरल ड्राइंग
3प्रयोग किया गया बैरल नमूना
4छेद व्यास और केंद्र दूरी
5बैरल की लंबाई
6.बैरल सेक्शन प्रकार
7पोर्ट और कनेक्शन आयाम
8हीटिंग और कूलिंग कॉन्फ़िगरेशन
9प्रसंस्करण सामग्री और भराव सामग्री
10. मौजूदा पहनने या संक्षारण समस्या
11आवश्यक मात्रा
क्या आप इस्तेमाल किए गए नमूने से बैरल का निर्माण कर सकते हैं?
हाँ. एक इस्तेमाल किया बैरल मापा और संदर्भ के रूप में इस्तेमाल किया जा सकता है. पहने हुए क्षेत्रों का मूल्यांकन किया जाएगा ताकि क्षतिग्रस्त आयाम सीधे नकल नहीं कर रहे हैं.
क्या 38CrMoAlA कांच के फाइबर से भरे यौगिकों के लिए उपयुक्त है?
यह सीमित घर्षण सामग्री वाले अनुप्रयोगों के लिए उपयुक्त हो सकता है। उच्च ग्लास फाइबर या खनिज से भरे फॉर्मूलेशन के लिए, एक उपकरण-स्टील, द्विधातु या लेजर-प्लाटेड बैरल आम तौर पर अधिक उपयुक्त है।
क्या केवल एक पहने हुए बैरल सेक्शन को ही बदला जा सकता है?
हां, बशर्ते कि आसन्न बैरल अनुभाग, कनेक्शन आयाम और पेंच की स्थिति स्वीकार्य बनी रहे।
क्या हीटिंग और कूलिंग चैनल को अनुकूलित किया जा सकता है?
हाँ. चैनल की स्थिति, इनलेट और आउटलेट व्यवस्था, हीटिंग छेद और सेंसर छेद मूल बैरल या तकनीकी ड्राइंग के अनुसार अनुकूलित किया जा सकता है।
हमें अपना बैरल ड्राइंग, इस्तेमाल किए गए नमूने की जानकारी या मापे गए आयाम भेजें।
हम मूल्यांकन में सहायता कर सकते हैंः
क्या बैरल को बदलना चाहिए
क्या केवल एक बैरल सेक्शन को बदला जा सकता है
क्या 38CrMoAlA नाइट्राइड स्टील उपयुक्त है
पहनने के प्रतिरोधी सामग्री के उन्नयन की आवश्यकता है या नहीं
क्या मूल तापमान नियंत्रण संरचना को पुनः पेश किया जा सकता है
तकनीकी समीक्षा के लिए अपना बैरल ड्राइंग भेजें
