उत्पाद विवरण
Place of Origin: China
ब्रांड नाम: Zhitian
प्रमाणन: iso:9001
Model Number: customize
भुगतान और शिपिंग शर्तें
Minimum Order Quantity: 1
मूल्य: Timely quotation
Packaging Details: wooden case
Delivery Time: 5-60 days
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 500 सेट / महीना

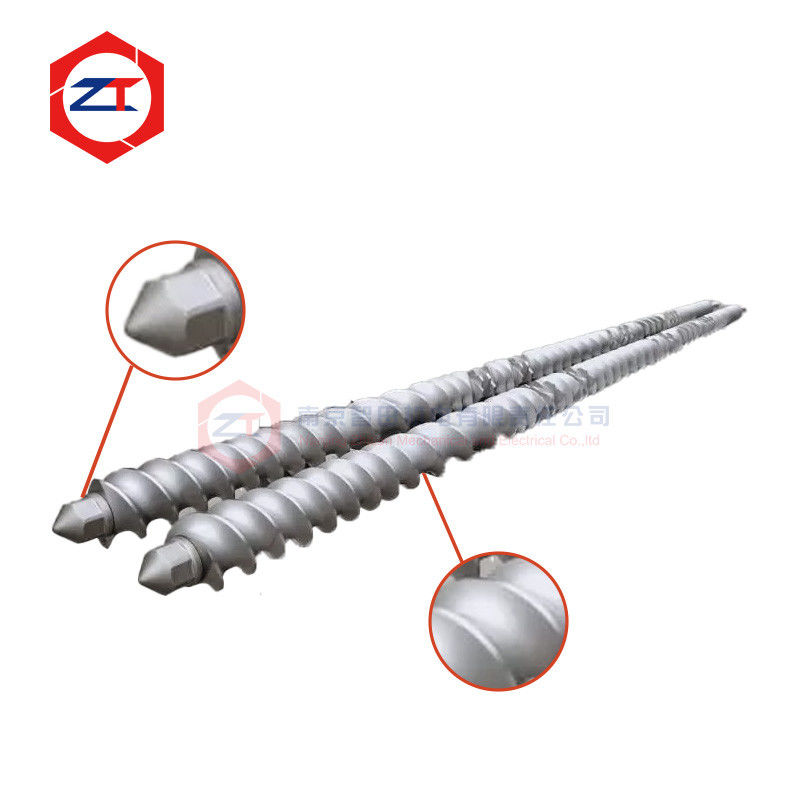

उत्पाद का प्रकार: |
ट्विन स्क्रू एक्सट्रूडर शाफ्ट |
आवेदन: |
स्क्रू एलिमेंट असेंबली और टॉर्क ट्रांसमिशन |
सामग्री: |
40CrNiMoA / कस्टम सामग्री |
तख़्ता प्रकार: |
स्प्लाइन/कस्टम प्रोफ़ाइल को शामिल करें |
लंबाई: |
स्वनिर्धारित |
टोक़ क्षमता: |
एप्लिकेशन द्वारा अनुकूलित |
प्रकार: |
अल्ट्रासोनिक दोष का पता लगाना और आयामी निरीक्षण |
प्रतिस्थापन समर्थन: |
ड्राइंग/नमूना/मापे गए आयाम |
उत्पाद का प्रकार: |
ट्विन स्क्रू एक्सट्रूडर शाफ्ट |
आवेदन: |
स्क्रू एलिमेंट असेंबली और टॉर्क ट्रांसमिशन |
सामग्री: |
40CrNiMoA / कस्टम सामग्री |
तख़्ता प्रकार: |
स्प्लाइन/कस्टम प्रोफ़ाइल को शामिल करें |
लंबाई: |
स्वनिर्धारित |
टोक़ क्षमता: |
एप्लिकेशन द्वारा अनुकूलित |
प्रकार: |
अल्ट्रासोनिक दोष का पता लगाना और आयामी निरीक्षण |
प्रतिस्थापन समर्थन: |
ड्राइंग/नमूना/मापे गए आयाम |
एट्विन स्क्रू एक्सट्रूडर शाफ्टयह पूरे पेंच संयोजन के साथ स्थापित प्रत्येक पेंच तत्व के लिए आयामी संदर्भ भी प्रदान करता है।
यदि स्पलाइन प्रोफाइल, शाफ्ट व्यास, सीधापन, तत्व की स्थिति या अंत कनेक्शन गलत है, तो सही ढंग से निर्मित पेंच तत्वों को स्थापित करना मुश्किल हो सकता है,अत्यधिक रिक्ति विकसित या आवश्यक कुल लंबाई के लिए इकट्ठा करने में विफल.
यह सटीक एक्सट्रूडर शाफ्ट OEM प्रतिस्थापन और कस्टम ट्विन स्क्रू एक्सट्रूज़न अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां विश्वसनीय टॉर्क ट्रांसमिशन और सटीक स्क्रू तत्व असेंबली दोनों की आवश्यकता होती है।
उपलब्ध विन्यासों को मूल ड्राइंग, मौजूदा शाफ्ट, पेंच तत्व इंटरफ़ेस या मापी गई मशीन आयामों के अनुसार निर्मित किया जा सकता है।वर्तमान उत्पाद विकल्पों में अनुकूलित टोक़ क्षमता और लंबाई शामिल हैं, 40CrNiMoA सामग्री और अल्ट्रासोनिक दोष का पता लगाने।
एक शाफ्ट नेत्रहीन रूप से बरकरार रह सकता है जबकि इसके स्प्लाइन या कार्य सतह पहले से ही विधानसभा को प्रभावित करने के लिए पर्याप्त रूप से बदल चुके हैं।
विशिष्ट समस्याओं में शामिल हैंः
जब ये समस्याएँ उत्पन्न होती हैं, तो केवल पेंच तत्वों को बदलना समस्या को पूरी तरह से हल नहीं कर सकता है।
की स्थितिट्विन स्क्रू एक्सट्रूडर शाफ्टयह भी जांच की जानी चाहिए।
स्प्लाइन एक मॉड्यूलर ट्विन स्क्रू असेंबली में सबसे महत्वपूर्ण इंटरफेस में से एक है।
गियरबॉक्स से टॉर्क शाफ्ट के माध्यम से और फिर इस कनेक्शन के माध्यम से व्यक्तिगत पेंच तत्वों में प्रेषित किया जाता है।
यदि स्पलाइन क्लीयरेंस अत्यधिक है, तो बार-बार लोड परिवर्तन शाफ्ट और पेंच तत्व के बीच सापेक्ष आंदोलन पैदा कर सकते हैं। समय के साथ, यह इंटरफ़ेस पहनने में तेजी ला सकता है।
यदि फिट बहुत तंग है, तो स्क्रू तत्वों की स्थापना और हटाने में कठिनाई हो सकती है।
इस कारण से, उद्देश्य केवल स्पाइन को तंग करना नहीं है।यह शाफ्ट स्पलाइन और पेंच तत्वों के आंतरिक कनेक्शन के बीच सही आयामी संबंध बनाए रखने के लिए है.
इसलिए OEM प्रतिस्थापन परियोजनाओं के लिए, ग्राहक के मौजूदा पेंच तत्वों या मूल आयामी डेटा के साथ स्पलाइन ज्यामिति की जांच की जानी चाहिए।
ट्विन स्क्रू एक्सट्रूडर में एक शाफ्ट पर कई अलग-अलग कन्वेयर तत्वों, कटाई ब्लॉक, मिश्रण तत्वों और संक्रमण तत्वों का उपयोग किया जा सकता है।
प्रत्येक तत्व को शाफ्ट पर सही ढंग से स्लाइड करना चाहिए और पड़ोसी घटक के खिलाफ स्थित होना चाहिए।
इसका अर्थ है कि शाफ्ट की सटीकता पूरी असेंबली को प्रभावित करती है, जिसमें शामिल हैंः
स्प्लाइन फिट → तत्व की स्थिति → अंत-तले का संपर्क → कुल विधानसभा लंबाई → अंतिम तालाबंदी
यहां तक कि जब प्रत्येक पेंच तत्व सही ढंग से निर्मित किया जाता है, एक गलत या पहने हुए शाफ्ट पूरे पेंच सेट में असेंबली समस्याओं का कारण बन सकता है।
यही कारण है किसटीक एक्सट्रूडर शाफ्टएक अलग स्टील घटक के रूप में नहीं बल्कि पूर्ण पेंच संयोजन के हिस्से के रूप में मूल्यांकन किया जाना चाहिए।
वर्तमान उत्पाद का उपयोग40CrNiMoAएक उपलब्ध शाफ्ट सामग्री के रूप में और ऑपरेटिंग आवश्यकताओं के अनुसार अनुकूलित सामग्री चयन का समर्थन करता है।
सामग्री के चयन में निम्नलिखित बातों पर विचार किया जाना चाहिए:
इसका उद्देश्य केवल एक नाममात्र सामग्री ग्रेड पर निर्भर किए बिना पर्याप्त शक्ति और थकान प्रतिरोध प्रदान करना है।
भारी भारित एक्सट्रूज़न लाइनों के लिए, शाफ्ट को गियरबॉक्स आउटपुट, शिकंजा विन्यास और वास्तविक प्रक्रिया टोक़ के साथ विचार किया जाना चाहिए।
आंतरिक सामग्री दोषों को केवल तैयार बाहरी सतह से पहचानना मुश्किल है।
मौजूदा उत्पाद विनिर्देश में शामिल हैंअल्ट्रासोनिक दोष का पता लगानाविनाशकारी निरीक्षण विधि के रूप में।
अल्ट्रासोनिक निरीक्षण का उपयोग घटक के दीर्घकालिक उपयोग में प्रवेश करने से पहले शाफ्ट सामग्री को आंतरिक विखंडन के लिए जांचने के लिए किया जा सकता है।
आयामी निरीक्षण भी उतना ही महत्वपूर्ण है क्योंकि सामग्री की अखंडता ही सही पेंच तत्व की स्थापना की गारंटी नहीं देती है।
प्रतिस्थापन शाफ्ट के लिए, शिपमेंट से पहले स्प्लाइन ज्यामिति, शाफ्ट व्यास, तत्व पोजिशनिंग सतहों और अंत इंटरफेस जैसे प्रमुख आयामों की पुष्टि की जानी चाहिए।
के लिएOEM प्रतिस्थापन जुड़वां पेंच extruder शाफ्ट, कुल लंबाई और नाममात्र व्यास केवल बुनियादी संदर्भ आयाम हैं।
प्रतिस्थापन भी मेल खाना चाहिएः
स्प्लाइन प्रोफाइल → स्प्लाइन आयाम → स्क्रू तत्व की स्थिति → शाफ्ट के अंत → युग्मन इंटरफ़ेस → लॉक संरचना → शीतलन विन्यास
वर्तमान पृष्ठ अनुकूलित शाफ्ट लंबाई, टोक़ क्षमता और शीतलन के साथ या बिना कॉन्फ़िगरेशन का समर्थन करता है।
यदि मूल रेखाचित्र उपलब्ध नहीं है, तो एक मौजूदा शाफ्ट को मापा जा सकता है। हालांकि, अंतिम विनिर्माण आयामों को निर्धारित करने से पहले पहने हुए स्पाइन सतहों की पहचान की जानी चाहिए।
एक पहने हुए शाफ्ट की सीधे नकल करने से नए घटक में मौजूदा असेंबली क्लीयरेंस को पुनः पेश किया जा सकता है।
जब ग्राहक ढीले पेंच तत्वों या नए तत्वों को स्थापित करने में कठिनाई की रिपोर्ट करते हैं, तो हम इंटरफ़ेस के दोनों पक्षों की जांच करने की सलाह देते हैं।
एक पुराने शाफ्ट के साथ मिलकर एक नया स्क्रू तत्व अभी भी अत्यधिक रिक्ति बना सकता है।
इसी प्रकार, यदि मौजूदा स्क्रू तत्वों के आंतरिक स्प्लाइन में पहले से ही गंभीर पहनने का अनुभव हुआ है, तो एक नया शाफ्ट समस्या को हल नहीं करेगा।
इस कारण से, प्रतिस्थापन मूल्यांकन में निम्नलिखित शामिल हो सकते हैंः
शाफ्ट की स्थिति + स्क्रू एलिमेंट स्प्लाइन की स्थिति + असेंबली फिट
यह निर्णय लेने के लिए एक अधिक विश्वसनीय आधार प्रदान करता है कि शाफ्ट, व्यक्तिगत पेंच तत्वों या दोनों को बदलने के लिए।
एक मूल्यांकन शुरू करने के लिए, प्रदान करेंः
यदि कोई चित्र उपलब्ध नहीं है, तो मापने के लिए आयामों को निर्धारित करने के लिए स्पष्ट तस्वीरों और एक मौजूदा शाफ्ट या पेंच तत्व का उपयोग किया जा सकता है।
हां. एक मौजूदा शाफ्ट या मिलान स्क्रू तत्व को मापा जा सकता है, लेकिन अंतिम आयाम निर्धारित करने से पहले पहने हुए क्षेत्रों की पहचान की जानी चाहिए।
पेंच तत्व का आंतरिक स्प्लाइन, बाहरी शाफ्ट स्प्लाइन या दोनों पहले से ही पहने हुए हो सकते हैं। दोनों घटकों की जांच की जानी चाहिए।
आवश्यक नहीं. वास्तविक टोक़, स्प्लाइन ज्यामिति, शाफ्ट आयाम, भार उतार-चढ़ाव और सामग्री की स्थिति सभी सेवा विश्वसनीयता को प्रभावित करते हैं.
वर्तमान उत्पाद अनुप्रयोग आवश्यकताओं के अनुसार अनुकूलित लंबाई और टोक़ क्षमता का समर्थन करता है।
यदि आपके पेंच तत्व ढीले हैं, स्थापित करना मुश्किल है या स्प्लाइन कनेक्शन पर बार-बार पहनते हैं, तो समस्या पेंच तत्वों तक सीमित नहीं हो सकती है।
हमें अपनाशाफ्ट ड्राइंग या नमूना, पेंच तत्व इंटरफ़ेस, एक्सट्रूडर मॉडल और वर्तमान विधानसभा समस्या.
हम विनिर्माण से पहले शाफ्ट आयामों, स्प्लाइन फिट और प्रतिस्थापन आवश्यकताओं का मूल्यांकन कर सकते हैं।
OEM प्रतिस्थापन और विधानसभा फिट समीक्षा के लिए अपने शाफ्ट डेटा भेजें
