विश्वसनीय टॉर्क ट्रांसमिशन के लिए अल्ट्रासोनिक-परीक्षित ट्विन स्क्रू एक्सट्रूडर शाफ्ट

अल्ट्रासोनिक-परीक्षित ट्विन स्क्रू एक्सट्रूडर शाफ्ट विश्वसनीय टॉर्क ट्रांसमिशन के लिए

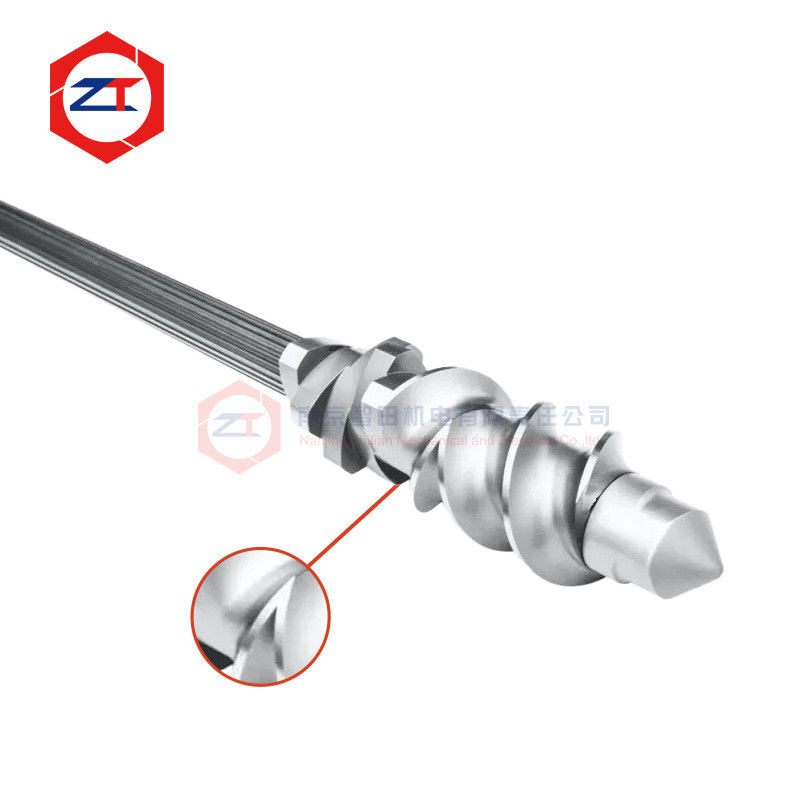

एक ट्विन स्क्रू एक्सट्रूडर शाफ्ट शाफ्ट के साथ लगे हर स्क्रू एलिमेंट को गियरबॉक्स टॉर्क पहुंचाते हुए लगातार टॉर्सनल लोड के तहत काम करता है। इस कारण से, प्रतिस्थापन शाफ्ट का मूल्यांकन करते समय केवल आयामी सटीकता पर्याप्त नहीं है।

बाहरी सतह को सही ढंग से मशीन किया जा सकता है, लेकिन सामग्री स्वयं भी दीर्घकालिक लोडिंग के लिए उपयुक्त होनी चाहिए।

यह शाफ्ट इसलिए दो आवश्यकताओं के आसपास स्थित है: सटीक OEM प्रतिस्थापन और आंतरिक सामग्री गुणवत्ता निरीक्षण। अल्ट्रासोनिक दोष का पता लगाना एक गैर-विनाशकारी परीक्षण विधि के रूप में उपयोग किया जाता है ताकि आंतरिक असंतोष की पहचान करने में मदद मिल सके जिसका मूल्यांकन केवल दृश्य या आयामी निरीक्षण द्वारा नहीं किया जा सकता है।

वर्तमान कॉन्फ़िगरेशन में WR15E, WR30 और 40CrNiMo सामग्री विकल्प, ठोस शाफ्ट निर्माण, अनुकूलन योग्य लंबाई और कूलिंग के साथ या उसके बिना डिजाइन शामिल हैं।

अल्ट्रासोनिक परीक्षण के साथ एक्सट्रूडर शाफ्ट का निरीक्षण क्यों करें?

एक शाफ्ट बाहरी आयामी निरीक्षण पास कर सकता है जबकि अभी भी सामग्री की स्थिति के अतिरिक्त सत्यापन की आवश्यकता होती है।

आयामी निरीक्षण ऐसे सवालों के जवाब देता है:

क्या स्लाइन सही है? क्या व्यास सहनशीलता के भीतर है? क्या शाफ्ट की लंबाई सही है? क्या इंटरफेस मौजूदा मशीन से मेल खाते हैं?

अल्ट्रासोनिक परीक्षण एक अलग प्रश्न का उत्तर देता है:

क्या निरीक्षण की गई सामग्री के भीतर आंतरिक असंतोष का कोई सबूत है?

इन दो निरीक्षणों को भ्रमित नहीं किया जाना चाहिए।

एक्सट्रूज़न के दौरान बार-बार टॉर्क ले जाने वाले घटक के लिए, सामग्री की स्थिति और मशीनिंग सटीकता दोनों मायने रखती हैं। अल्ट्रासोनिक दोष का पता लगाना शाफ्ट के सेवा में प्रवेश करने से पहले एक और गुणवत्ता-नियंत्रण कदम जोड़ता है; यह आयामी निरीक्षण, हीट-ट्रीटमेंट नियंत्रण या सही गियरबॉक्स और प्रक्रिया चयन को प्रतिस्थापित नहीं करता है।

विश्वसनीय टॉर्क ट्रांसमिशन पूर्ण शाफ्ट डिजाइन से शुरू होता है

शाफ्ट गियरबॉक्स आउटपुट से मॉड्यूलर स्क्रू असेंबली में टॉर्क स्थानांतरित करता है।

इसकी परिचालन विश्वसनीयता केवल सामग्री की ताकत से अधिक पर निर्भर करती है। महत्वपूर्ण कारकों में शामिल हैं:

• वास्तविक प्रेषित टॉर्क
• शाफ्ट व्यास
• स्लाइन प्रोफाइल और अनुभाग ज्यामिति
• स्क्रू गति
• निरंतर परिचालन लोड
• प्रसंस्करण के दौरान टॉर्क में उतार-चढ़ाव
• स्क्रू एलिमेंट कॉन्फ़िगरेशन
• मौजूदा विफलता इतिहास

यदि कोई शाफ्ट पहले टूट गया है, मुड़ गया है या गंभीर स्लाइन क्षति से ग्रस्त है, तो केवल मूल आयामों को दोहराना पर्याप्त नहीं हो सकता है। ओवरलोड, घिसाव, संरेखण या किसी अन्य यांत्रिक कारक ने विफलता में योगदान दिया है या नहीं, यह निर्धारित करने के लिए परिचालन स्थिति की भी समीक्षा की जानी चाहिए।

परिचालन लोड के अनुसार सामग्री चयन

वर्तमान उत्पाद WR15E, WR30 और 40CrNiMo सहित सामग्री विकल्प प्रदान करता है।सामग्री का चयन केवल सामग्री के नाम के बजाय वास्तविक शाफ्ट आकार, टॉर्क आवश्यकता और एक्सट्रूज़न स्थितियों के अनुसार किया जाना चाहिए।OEM प्रतिस्थापन और अल्ट्रासोनिक निरीक्षण समीक्षा के लिए अपना शाफ्ट डेटा भेजें

इसलिए सामग्री चयन को पूर्ण ट्रांसमिशन सिस्टम के साथ मिलकर माना जाना चाहिए:

गियरबॉक्स आउटपुट → शाफ्ट → स्लाइन कनेक्शन → स्क्रू एलिमेंट → प्रक्रिया लोड

यह शाफ्ट को एक अलग स्पेयर पार्ट के रूप में मानने से बचने में मदद करता है।

OEM प्रतिस्थापन के लिए समग्र लंबाई से अधिक की आवश्यकता होती है

एक

OEM प्रतिस्थापन ट्विन स्क्रू एक्सट्रूडर शाफ्ट

के लिए, समग्र लंबाई और नाममात्र व्यास केवल बुनियादी आयाम हैं।प्रतिस्थापन शाफ्ट को भी मेल खाना चाहिए:स्लाइन प्रोफाइल → स्लाइन आयाम → स्क्रू एलिमेंट लोकेटिंग पोजीशन → गियरबॉक्स-साइड कनेक्शन → फ्रंट-एंड लॉकिंग स्ट्रक्चर → कूलिंग व्यवस्था

वर्तमान उत्पाद अनुकूलन योग्य लंबाई और कूलिंग के साथ या उसके बिना निर्माण का समर्थन करता है, जिससे शाफ्ट को विभिन्न मौजूदा एक्सट्रूज़न-मशीन कॉन्फ़िगरेशन के अनुकूल बनाया जा सकता है।

यदि मूल ड्राइंग उपलब्ध नहीं है, तो एक मौजूदा शाफ्ट या मिलान वाले स्क्रू एलिमेंट को मापा जा सकता है।

हालांकि, घिसाव की पहचान पहले की जानी चाहिए। पहले से ही सामग्री खो चुके पुराने स्लाइन की सीधे नकल करने से नए घटक में अत्यधिक क्लीयरेंस हो सकता है।

अल्ट्रासोनिक परीक्षण और आयामी निरीक्षण विभिन्न उद्देश्यों की पूर्ति करते हैं

एक विश्वसनीय शाफ्ट निरीक्षण प्रक्रिया में सामग्री अखंडता और ज्यामिति दोनों पर विचार किया जाना चाहिए।

अल्ट्रासोनिक दोष का पता लगाना

अल्ट्रासोनिक परीक्षण का उपयोग घटक को अलग किए बिना सामग्री का आंतरिक रूप से निरीक्षण करने के लिए किया जाता है। इसका उद्देश्य लागू निरीक्षण प्रक्रिया के अनुसार रिपोर्ट करने योग्य आंतरिक संकेतों की पहचान करने में मदद करना है।

आयामी निरीक्षण

आयामी निरीक्षण असेंबली के लिए आवश्यक ज्यामिति की पुष्टि करता है, जिसमें स्लाइन आयाम, शाफ्ट व्यास, पोजिशनिंग सतहें और एंड इंटरफेस शामिल हैं।

स्लाइन फिट सत्यापन

शाफ्ट को उस पर लगे स्क्रू एलिमेंट में भी सही ढंग से फिट होना चाहिए। अत्यधिक क्लीयरेंस बार-बार होने वाली गति और इंटरफ़ेस घिसाव में योगदान कर सकता है, जबकि बहुत तंग फिट असेंबली में कठिनाइयां पैदा कर सकता है।

एक साथ, ये जांचें केवल शाफ्ट को "उच्च परिशुद्धता" के रूप में वर्णित करने की तुलना में अधिक उपयोगी जानकारी प्रदान करती हैं।

मौजूदा शाफ्ट का मूल्यांकन प्रतिस्थापन के लिए कब किया जाना चाहिए?

जब ग्राहक ऐसी समस्याएं देखते हैं तो शाफ्ट का निरीक्षण किया जाना चाहिए:

बार-बार स्लाइन घिसाव

शाफ्ट पर स्क्रू एलिमेंट का ढीला होना

• शाफ्ट का मुड़ना या स्थायी विरूपण
• शाफ्ट फ्रैक्चर
• प्रतिस्थापन स्क्रू एलिमेंट स्थापित करने में कठिनाई
• टॉर्क-ट्रांसमिटिंग सतहों पर दिखाई देने वाला घिसाव
• एक अप्रचलित शाफ्ट जिसे मूल आपूर्तिकर्ता से अब प्राप्त नहीं किया जा सकता है
• जब भी संभव हो प्रतिस्थापन से पहले कारण की पहचान की जानी चाहिए।
• उदाहरण के लिए, एक मजबूत प्रतिस्थापन शाफ्ट अकेले एक ऐसी प्रणाली को ठीक नहीं करेगा जो बार-बार उचित टॉर्क रेंज से परे काम कर रही हो।

शाफ्ट और स्क्रू एलिमेंट को एक साथ जांचें

शाफ्ट और स्क्रू एलिमेंट एक टॉर्क-ट्रांसमिशन इंटरफ़ेस बनाते हैं।

यदि बाहरी शाफ्ट स्लाइन घिसी हुई है, तो नए स्क्रू एलिमेंट स्थापित करने पर भी अत्यधिक क्लीयरेंस हो सकता है।

इसी तरह, यदि मौजूदा स्क्रू एलिमेंट की आंतरिक स्लाइन बुरी तरह से घिसी हुई है, तो एक नया शाफ्ट स्थापित करने से इच्छित फिट बहाल नहीं हो सकता है।

इसलिए प्रतिस्थापन परियोजनाओं के लिए, यह मूल्यांकन करना उपयोगी है:

शाफ्ट स्लाइन स्थिति + स्क्रू एलिमेंट स्लाइन स्थिति + वास्तविक असेंबली फिट

यह निर्धारित करने में मदद करता है कि शाफ्ट, स्क्रू एलिमेंट या दोनों को बदला जाना चाहिए या नहीं।

मूल्यांकन के लिए क्या जानकारी आवश्यक है?

एक

अल्ट्रासोनिक परीक्षण एक्सट्रूडर शाफ्ट

प्रतिस्थापन समीक्षा शुरू करने के लिए, प्रदान करें:एक्सट्रूडर मॉडलमौजूदा शाफ्ट ड्राइंग या नमूना

1. शाफ्ट की लंबाई और मुख्य आयाम
2. स्लाइन जानकारी या मिलान वाला स्क्रू एलिमेंट
3. गियरबॉक्स या मोटर जानकारी
4. वर्तमान विफलता या घिसाव की स्थिति
5. यदि ड्राइंग उपलब्ध नहीं है, तो फोटो और एक मौजूदा शाफ्ट का उपयोग यह निर्धारित करने के लिए किया जा सकता है कि किन आयामों को मापने की आवश्यकता है।
6. अक्सर पूछे जाने वाले प्रश्न

एक्सट्रूडर शाफ्ट पर अल्ट्रासोनिक परीक्षण का उपयोग क्यों किया जाता है?

यह आंतरिक सामग्री की स्थिति की जांच के लिए एक गैर-विनाशकारी विधि प्रदान करता है। यह आयामी और सतह निरीक्षण का पूरक है, न कि प्रतिस्थापन।

क्या अल्ट्रासोनिक परीक्षण गारंटी देता है कि शाफ्ट कभी विफल नहीं होगा?

नहीं। शाफ्ट की विश्वसनीयता सामग्री, हीट ट्रीटमेंट, ज्यामिति, वास्तविक टॉर्क, परिचालन लोड, संरेखण और अन्य सेवा स्थितियों पर भी निर्भर करती है।

क्या मूल ड्राइंग के बिना एक अप्रचलित शाफ्ट का निर्माण किया जा सकता है?

हाँ। प्रतिस्थापन का मूल्यांकन एक मौजूदा शाफ्ट, मिलान वाले स्क्रू एलिमेंट और मापी गई मशीन इंटरफेस से किया जा सकता है, लेकिन घिसे हुए आयामों की पहले पहचान की जानी चाहिए।

क्या शाफ्ट की लंबाई और कूलिंग संरचना को अनुकूलित किया जा सकता है?

हाँ। वर्तमान उत्पाद अनुकूलन योग्य लंबाई और कूलिंग के साथ या उसके बिना कॉन्फ़िगरेशन का समर्थन करता है।

शाफ्ट प्रतिस्थापन और निरीक्षण समीक्षा का अनुरोध करें

यदि आपका मौजूदा शाफ्ट टूट गया है, मुड़ गया है, स्लाइन घिसाव विकसित हो गया है या अब प्राप्त नहीं किया जा सकता है, तो हमें

शाफ्ट ड्राइंग या नमूना, एक्सट्रूडर मॉडल, स्लाइन जानकारी और वर्तमान विफलता की स्थिति

भेजें।हम निर्माण से पहले प्रतिस्थापन आयामों, परिचालन आवश्यकताओं और निरीक्षण की जरूरतों का मूल्यांकन कर सकते हैं।OEM प्रतिस्थापन और अल्ट्रासोनिक निरीक्षण समीक्षा के लिए अपना शाफ्ट डेटा भेजें
