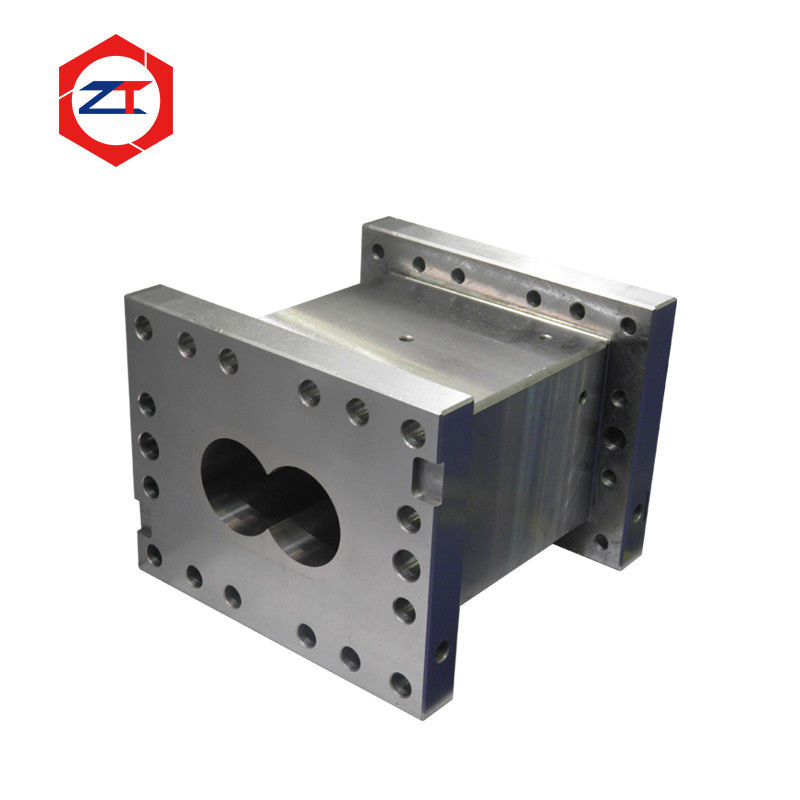

पीईटी शीट एक्सट्रूज़न के लिए 65 मिमी ट्विन स्क्रू बैरल और स्क्रू एलिमेंट सेट

पीईटी शीट एक्सट्रूज़न के लिए 65 मिमी ट्विन स्क्रू बैरल और स्क्रू तत्व सेट

यह 65 मिमी जुड़वां पेंच बैरल और पेंच तत्व सेट पीईटी शीट एक्सट्रूज़न लाइनों के लिए डिज़ाइन किया गया है जिन्हें बैरल और पेंच तत्वों को अलग से खरीदने के बजाय मिलान किए गए प्रतिस्थापन घटकों की आवश्यकता होती है.

विन्यास एक मॉडल 65 ट्विन पेंच प्रणाली के आधार पर हैΦ63 मिमी बैरल बोर और 52 मिमी केंद्र दूरीमूल उत्पाद विन्यास में W6Mo5Cr4V2 (6542) स्क्रू तत्वों के साथ एक समग्र रूप से अलंकृत बैरल संरचना शामिल है और इसमें बंद, खिला, वेंटिलेशन और संयोजन बैरल अनुभाग शामिल हो सकते हैं।

बैरल और स्क्रू तत्वों को एक कार्य प्रणाली के रूप में मूल्यांकन करके, प्रतिस्थापन सेट सही ज्यामिति, असेंबली संगतता और स्क्रू-टू-बैरल रिक्ति को बनाए रखने में मदद करता है।

इसके द्वारा संबोधित की जा सकने वाली विशिष्ट समस्याओं में निम्नलिखित शामिल हैंः

• विभिन्न स्रोतों से खरीदे गए बैरल और पेंच तत्व सही ढंग से मेल नहीं खाते
• केवल पहने हुए पेंच तत्वों को बदलने के बाद अत्यधिक रिक्ति
• भारी पहने हुए मौजूदा शिकंजा के साथ स्थापित नया बैरल
• गलत स्प्लाइन या स्क्रू-एलिमेंट आयाम
• वेंटिलेशन बैरल के आयाम जो मौजूदा पीईटी लाइन से मेल नहीं खाते
• पुराने एक्सट्रूज़न कॉन्फ़िगरेशन को पुनः पेश करने में कठिनाई

प्रमुख विनिर्देश

मौजूदा उत्पाद पृष्ठ में इन प्रमुख मॉडल 65 आयामों की सूची दी गई है और उत्पाद को 6542 पेंच तत्वों के साथ संयुक्त एक समग्र रूपरेखा वाले बैरल के रूप में पहचाना गया है।

बैरल और स्क्रू तत्वों को एक मिलान सेट के रूप में क्यों बदलें?

बैरल बोर और स्क्रू तत्व एक साथ मिलकर जुड़वां स्क्रू एक्सट्रूडर के अंदर वास्तविक प्रसंस्करण क्लीयरेंस बनाने के लिए काम करते हैं।

लंबे समय तक उत्पादन के दौरान, दोनों घटक धीरे-धीरे पहनते हैं।

यदि बैरल बोरिंग के पहले से ही बड़े आकार के होने पर केवल स्क्रू तत्वों को प्रतिस्थापित किया जाता है, तो नए स्क्रू अभी भी अत्यधिक रिक्ति के साथ काम कर सकते हैं।

इसी प्रकार, गंभीर रूप से पहने हुए पेंच तत्वों का उपयोग करते हुए एक नया बैरल स्थापित करने से मूल कार्य स्थिति बहाल नहीं हो सकती है।

पीईटी शीट एक्सट्रूज़न के लिए, गलत कार्य स्पष्टता निम्नलिखित में योगदान दे सकती हैः

• सामग्री का बैकफ्लो
• परिवहन की दक्षता में कमी
• अस्थिर दबाव
• भरने के व्यवहार में परिवर्तन
• कम प्रक्रिया दोहराव

भारी पहने हुए सिस्टम के लिए, बैरल और स्क्रू तत्वों का एक साथ मूल्यांकन प्रतिस्थापन के लिए बेहतर आधार प्रदान करता है।

पहनने की सुरक्षा के लिए समग्र रूप से अस्तरित बैरल

बैरल कॉन्फ़िगरेशन में एक समग्र अस्तर के साथ संयुक्त एक संरचनात्मक इस्पात शरीर का उपयोग किया जाता है।

यह निर्माण वास्तविक प्रक्रिया की स्थिति के अनुसार काम करने वाली बोर सामग्री का चयन करने की अनुमति देता है जबकि बाहरी बैरल शरीर संरचनात्मक समर्थन प्रदान करता है।

वर्तमान पृष्ठ में पहनने, संक्षारण और संयुक्त पहनने-संक्षारण स्थितियों के लिए कई अस्तर और बैरल सामग्री विकल्प भी सूचीबद्ध हैं।

पीईटी प्रसंस्करण के लिए, सामग्री चयन में निम्नलिखित पर विचार किया जाना चाहिए:

• पुनर्नवीनीकरण पीईटी संदूषण का स्तर
• भरने वाले या योजक
• प्रसंस्करण तापमान
• मौजूदा बैरल पहनने का पैटर्न
• आवश्यक सेवा जीवन
• सफाई और संचालन की शर्तें

इसलिए केवल कठोरता के बजाय वास्तविक विफलता स्थितियों के आधार पर अस्तर का चयन किया जाना चाहिए।

W6Mo5Cr4V2 पेंच तत्व

W6Mo5Cr4V2, जिसे आमतौर पर 6542 के रूप में जाना जाता है, वर्तमान विन्यास में पेंच तत्वों के लिए उपयोग किया जाता है।

प्रतिस्थापन पेंच तत्वों को मौजूदा पेंच व्यवस्था के अनुसार निर्मित किया जा सकता है, जिसमें शामिल हैंः

• वाहक तत्व
• कढ़ाई के तत्व
• रिवर्स तत्व
• संक्रमणकालीन तत्व
• अनुकूलित पेंच प्रोफाइल

महत्वपूर्ण आयामों में बाहरी व्यास, तत्व की लंबाई, पिच, आंतरिक स्प्लाइन और आसन्न पेंच तत्वों के साथ कनेक्शन शामिल हैं।

प्रतिस्थापन परियोजनाओं के लिए, बाहरी कार्य प्रोफ़ाइल और आंतरिक शाफ्ट कनेक्शन दोनों को मौजूदा उपकरणों के अनुरूप होना चाहिए।

पीईटी शीट एक्सट्रूज़न के लिए बैरल सेक्शन

पीईटी शीट एक्सट्रूज़न के लिए एक मानक बंद बैरल से अधिक की आवश्यकता हो सकती है।

मशीन के विन्यास के आधार पर, बैरल अनुभागों में शामिल हो सकते हैंः

• फ़ीडिंग बैरल
• बंद प्रसंस्करण बैरल
• वेंटिलेशन बैरल
• वैक्यूम वेंटिलेशन सेक्शन
• संयोजन बैरल
• अनुकूलित प्रक्रिया अनुभाग

मौजूदा पृष्ठ में विशेष रूप से पीईटी शीट एक्सट्रूज़न के लिए वेंटिलेशन और संयोजन बैरल की पहचान की गई है।

पीईटी प्रसंस्करण के लिए, वेंटिलेशन अनुभाग विशेष रूप से महत्वपूर्ण हैं जब प्रक्रिया में नमी या अस्थिर घटकों को हटाने की आवश्यकता होती है।

इसलिए प्रतिस्थापन वेंटिलेशन बैरल न केवल छेद और केंद्र दूरी बल्कि वेंटिलेशन उद्घाटन, माउंटिंग इंटरफ़ेस और आसपास के बैरल अनुभागों के अनुरूप होना चाहिए।

चित्र या नमूना से सटीक प्रतिस्थापन

बैरल और पेंच तत्व सेट को निम्न के अनुसार पुनः प्रस्तुत किया जा सकता हैः

• मूल तकनीकी चित्र
• मौजूदा बैरल के नमूने
• विद्यमान स्क्रू-एलिमेंट के नमूने
• मापे गए आयाम
• पूर्ण पेंच विन्यास

महत्वपूर्ण बैरल आयामों में शामिल हैंः

• Φ63 मिमी की बोरिंग
• 52 मिमी केंद्र दूरी
• बैरल की लंबाई
• कनेक्शन के चेहरे
• बोल्ट-होल की स्थिति
• वेंटिलेशन
• हीटिंग और कूलिंग इंटरफेस

स्क्रू तत्वों के लिए, स्प्लाइन, पिच, प्रोफाइल और कुल इकट्ठा लंबाई की भी पुष्टि की जानी चाहिए।

जब पहने हुए घटकों का प्रयोग नमूने के रूप में किया जाता है, तो विनिर्माण से पहले परिचालन पहनने को मूल डिजाइन आयामों से अलग किया जाना चाहिए।

निर्माण और निरीक्षण

निरीक्षण में निम्नलिखित शामिल हो सकते हैंः

• बैरल बोर के आयाम
• केंद्र की दूरी
• बैरल इंटरफेस के आयाम
• स्क्रू-एलिमेंट बाहरी व्यास
• आंतरिक स्प्लाइन
• तत्व की लंबाई और प्रोफ़ाइल
• सामग्री सत्यापन
• शीतलन-चैनल की सीलिंग
• संयोजन संगतता

आयामी डेटा को भविष्य के दोहराए गए प्रतिस्थापन आदेशों को सरल बनाने के लिए पुष्टि के बाद भी रखा जा सकता है।

मूल्यांकन के लिए आवश्यक जानकारी

कृपया बताएंः

1. एक्सट्रूडर मॉडल
2. बैरल चित्र या नमूना
3. स्क्रू-एलिमेंट ड्राइंग या नमूना
4. पूर्ण पेंच विन्यास, यदि उपलब्ध हो
5. पीईटी सामग्री का प्रकार
6. कुंवारी या पुनर्नवीनीकरण पीईटी
7. वर्तमान पहनने की स्थिति
8. मौजूदा बैरल और पेंच सामग्री
9. वेंटिलेशन विन्यास
10. आवश्यक मात्रा

अक्सर पूछे जाने वाले प्रश्न

क्या बैरल और स्क्रू तत्वों को एक साथ ऑर्डर किया जा सकता है?
हाँ. यह पृष्ठ विशेष रूप से एक मिलान प्रतिस्थापन सेट के रूप में तैनात किया गया है.

क्या छेद का व्यास 65 मिमी है?
वर्तमान मॉडल 65 कॉन्फ़िगरेशन में Φ63 मिमी की बोर और 52 मिमी की केंद्र दूरी का उपयोग किया गया है।

क्या केवल पहने हुए घटकों को ही बदला जा सकता है?
हां, लेकिन शेष बैरल और स्क्रू घटकों का निरीक्षण किया जाना चाहिए ताकि यह सुनिश्चित किया जा सके कि काम करने की सीमा स्वीकार्य बनी रहे।

क्या सामग्री को उन्नत किया जा सकता है?
हाँ. बैरल लाइनर और स्क्रू-एलिमेंट सामग्री को वास्तविक पहनने, संक्षारण और पीईटी प्रसंस्करण स्थितियों के अनुसार पुनर्विचार किया जा सकता है।

हमें अपने बैरल चित्र, स्क्रू-एलिमेंट नमूने या मौजूदा आयाम भेजें।हम मूल्यांकन कर सकते हैं कि क्या बैरल और शिकंजा एक साथ प्रतिस्थापित किया जाना चाहिए और विनिर्माण से पहले महत्वपूर्ण आयामों की पुष्टि.

तकनीकी समीक्षा के लिए अपने पीईटी एक्सट्रूडर बैरल और पेंच डेटा भेजें
