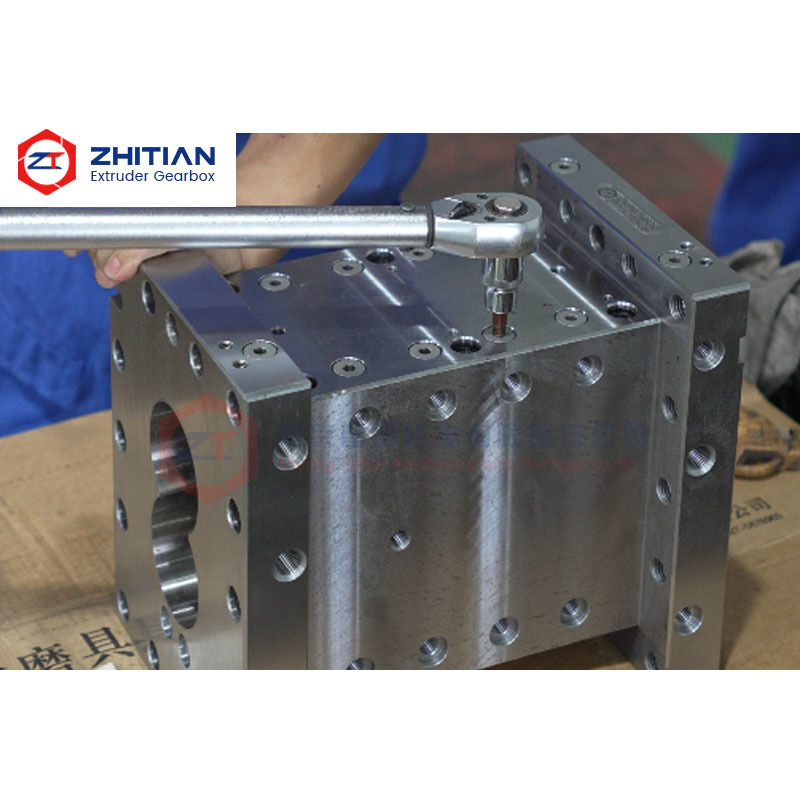

उच्च-भार प्रसंस्करण के लिए बाइमेटेलिक लाइनर के साथ ट्विन स्क्रू एक्सट्रूडर बैरल

यह बाइमेटेलिक ट्विन स्क्रू एक्सट्रूडर बैरल कंपाउंडिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ उच्च टॉर्क, गहन मिश्रण और निरंतर उत्पादन बैरल बोर के अंदर घिसाव को तेज करते हैं।

एक घिसाव-प्रतिरोधी मिश्र धातु लाइनर कार्यशील सतह की सुरक्षा करता है, जबकि बाहरी बैरल बॉडी संरचनात्मक सहायता प्रदान करती है और एक्सट्रूज़न लाइन द्वारा आवश्यक हीटिंग, कूलिंग और कनेक्शन सुविधाओं को समायोजित करती है।

डिजाइन उपयोगकर्ताओं को कम करने में मदद करता है:

• उच्च-लोड प्रक्रिया क्षेत्रों में तेजी से बोर घिसाव

• स्क्रू-टू-बैरल क्लीयरेंस में वृद्धि

• सामग्री बैकफ्लो के कारण आउटपुट हानि

• गहन नीटिंग अनुभागों के आसपास स्थानीयकृत घिसाव

• घिसे हुए बैरल अनुभागों का बार-बार प्रतिस्थापन

• समय से पहले बैरल विफलता के कारण उत्पादन में रुकावट

उच्च-टॉर्क ट्विन स्क्रू एक्सट्रूज़न स्क्रू और बैरल सिस्टम पर अधिक यांत्रिक भार डालता है।

गहन नीटिंग, उच्च फिलर सामग्री, ऊँचा थ्रूपुट और दबाव निर्माण घर्षण सामग्री के संपर्क और बैरल बोर के करीब गति को बढ़ा सकते हैं।

विशिष्ट मांग वाले अनुप्रयोगों में शामिल हो सकते हैं:

• इंजीनियरिंग प्लास्टिक कंपाउंडिंग

• ग्लास-फाइबर-प्रबलित पॉलिमर

• खनिज-भरे यौगिक

• कार्यात्मक मास्टरबैच

• उच्च-फिलर फॉर्मूलेशन

• गहन फैलाव मिश्रण

• निरंतर उच्च-आउटपुट उत्पादन

जैसे-जैसे आंतरिक बोर घिसता है, स्क्रू तत्वों और बैरल के बीच क्लीयरेंस बढ़ जाता है।

इससे सामग्री बैकफ्लो, कम कन्वेयिंग दक्षता, अस्थिर दबाव और प्रक्रिया की स्थिरता में कमी आ सकती है।

इसलिए बाइमेटेलिक लाइनर का उद्देश्य केवल बैरल की कठोरता बढ़ाना नहीं है, बल्कि कार्यशील बोर की रक्षा करना है जहाँ घिसाव सीधे एक्सट्रूज़न प्रदर्शन को प्रभावित करता है।

एक बाइमेटेलिक बैरल दो अलग-अलग कार्यों को अलग करता है।

बाहरी बैरल बॉडी प्रदान करती है:

• यांत्रिक सहायता

• कनेक्शन सतहें

• बोल्ट-होल संरचना

• हीटिंग और कूलिंग सुविधाएँ

• आयामी स्थिरता

आंतरिक लाइनर कार्यशील सतह प्रदान करता है जो सीधे संसाधित सामग्री के संपर्क में आती है।

यह एक उच्च-प्रदर्शन मिश्र धातु को बोर पर केंद्रित करने की अनुमति देता है, बिना पूरे बैरल को उसी उच्च-लागत सामग्री से बनाए।

प्रक्रिया के आधार पर, लाइनर का चयन इसके लिए किया जा सकता है:

• घर्षण घिसाव प्रतिरोध

• संयुक्त घिसाव और संक्षारण प्रतिरोध

• उच्च-तापमान संचालन

• निरंतर उच्च-लोड उत्पादन

अंतिम सामग्री को संसाधित फॉर्मूलेशन और वास्तविक घिसाव तंत्र के अनुसार चुना जाना चाहिए।

कार्यशील क्लीयरेंस ट्विन स्क्रू एक्सट्रूज़न प्रदर्शन को प्रभावित करने वाले महत्वपूर्ण कारकों में से एक है।

जैसे-जैसे बोर घिसाव के माध्यम से बड़ा होता जाता है, सामग्री स्क्रू तत्वों और बैरल के बीच के गैप से अधिक आसानी से गुजर सकती है।

संभावित लक्षण शामिल हैं:

• कम आउटपुट

• अस्थिर मेल्ट दबाव

• कम कन्वेयिंग दक्षता

• बढ़ी हुई सामग्री बैकफ्लो

• मिश्रण व्यवहार में परिवर्तन

• संचालन मापदंडों का अधिक बार समायोजन

इस कारण से, बैरल की स्थिति की जाँच स्क्रू-एलिमेंट घिसाव के साथ की जानी चाहिए।

गंभीर रूप से घिसे हुए बैरल के अंदर नए स्क्रू तत्वों को स्थापित करने से अपेक्षित एक्सट्रूज़न प्रदर्शन पूरी तरह से बहाल नहीं हो सकता है।

एक घिसाव-प्रतिरोधी आंतरिक लाइनर बोर के विस्तार की दर को धीमा करने और लंबे समय तक इच्छित कार्यशील ज्यामिति बनाए रखने में मदद करता है।

घिसाव आमतौर पर पूरे एक्सट्रूज़न लाइन में समान रूप से वितरित नहीं होता है।

अधिक गंभीर घिसाव यहाँ दिखाई दे सकता है:

• गहन नीटिंग अनुभाग

• ग्लास-फाइबर फीडिंग स्थान

• उच्च-फिलर मिश्रण क्षेत्र

• दबाव-निर्माण अनुभाग

• उच्च-तापमान प्रसंस्करण क्षेत्र

• उच्च थ्रूपुट के तहत संचालन वाले स्थान

इसलिए बैरल असेंबली के साथ विभिन्न सामग्री विन्यासों का उपयोग करना संभव है।

मानक सामग्री कम-लोड स्थितियों में बनी रह सकती है, जबकि बाइमेटेलिक लाइनर वाला ट्विन स्क्रू बैरल उन अनुभागों में उपयोग किया जाता है जहाँ घिसाव अधिक गंभीर होता है।

यह घिसाव सुरक्षा को वहाँ केंद्रित करने की अनुमति देता है जहाँ यह सबसे बड़ा लाभ प्रदान करता है।

सही लाइनर इस बात पर निर्भर करता है कि क्या संसाधित किया जा रहा है।

मुख्य रूप से घर्षण फॉर्मूलेशन के लिए, घिसाव प्रतिरोध मुख्य प्राथमिकता है।

उन फॉर्मूलेशन के लिए जहाँ घर्षण के साथ रासायनिक हमला होता है, लाइनर को घिसाव और संक्षारण प्रतिरोध दोनों प्रदान करना चाहिए।

चयन की महत्वपूर्ण जानकारी में शामिल हैं:

• पॉलिमर प्रकार

• ग्लास-फाइबर प्रतिशत

• खनिज-फिलर प्रतिशत

• एडिटिव्स

• प्रसंस्करण तापमान

• स्क्रू गति

• थ्रूपुट

• मौजूदा बैरल सामग्री

• वर्तमान सेवा जीवन

• घिसाव का स्थान और रूप

लाइनर का चयन केवल कठोरता मान से नहीं किया जाना चाहिए। टफनेस, संक्षारण व्यवहार और वास्तविक ऑपरेटिंग वातावरण पर भी विचार किया जाना चाहिए।

बैरल का निर्माण इसके अनुसार किया जा सकता है:

• मूल तकनीकी चित्र

• प्रयुक्त बैरल नमूने

• मापी गई आयाम

• मौजूदा मशीन इंटरफेस

• प्रक्रिया जानकारी

अनुकूलन योग्य विवरण में शामिल हैं:

• आंतरिक-बोर आयाम

• केंद्र दूरी

• समग्र लंबाई

• कनेक्शन सतहें

• स्थिति आयाम

• बोल्ट-होल स्थान

• फीडिंग और वेंटिंग पोर्ट

• साइड-फीडर इंटरफेस

• हीटिंग छेद

• कूलिंग चैनल

• सेंसर छेद

• लाइनर सामग्री

जब एक प्रयुक्त बैरल नमूने से निर्माण किया जाता है, तो घिसे हुए आयामों की पहचान और सुधार किया जाना चाहिए, न कि सीधे कॉपी किया जाना चाहिए।

महत्वपूर्ण निरीक्षण वस्तुओं में शामिल हो सकते हैं:

• आंतरिक-बोर आयाम

• केंद्र दूरी

• समग्र लंबाई

• कनेक्शन-फेस सटीकता

• स्थिति आयाम

• बोल्ट-होल स्थान

• पोर्ट आयाम

• लाइनर सतह की स्थिति

• कूलिंग-चैनल सीलिंग

• सामग्री सत्यापन

दोहराए जाने वाले ऑर्डर और भविष्य के प्रतिस्थापन का समर्थन करने के लिए आयामी रिकॉर्ड बनाए रखे जा सकते हैं।

कृपया प्रदान करें:

1. एक्सट्रूडर ड्राइंग या प्रयुक्त बैरल नमूना

2. संसाधित पॉलिमर

3. फिलर या सुदृढीकरण प्रकार

4. फिलर प्रतिशत

5. प्रसंस्करण तापमान

6. स्क्रू गति और अनुमानित थ्रूपुट

7. मौजूदा बैरल सामग्री

8. वर्तमान बैरल सेवा जीवन

9. घिसे हुए बोर की तस्वीरें

10. सबसे गंभीर घिसाव की स्थिति

11. अपेक्षित सेवा-जीवन लक्ष्य

12. आवश्यक मात्रा

इस पर विचार किया जा सकता है जब मानक नाइट्राइडेड बैरल उच्च-लोड, उच्च-फिलर या गहन-मिश्रण अनुप्रयोगों में बहुत जल्दी घिस जाते हैं।

हाँ, ग्लास-फाइबर-प्रबलित यौगिकों के लिए उपयुक्त घिसाव-प्रतिरोधी लाइनर सामग्री का चयन किया जा सकता है। सटीक समाधान फाइबर सामग्री और ऑपरेटिंग स्थितियों पर निर्भर होना चाहिए।

नहीं। उच्च-प्रदर्शन लाइनर को उन अनुभागों में केंद्रित किया जा सकता है जो सबसे गंभीर घिसाव के संपर्क में आते हैं।

हाँ। एक प्रयुक्त बैरल को मापा जा सकता है, लेकिन निर्माण से पहले घिसे हुए या विकृत आयामों को ठीक किया जाना चाहिए।

हमें अपनी संसाधित सामग्री, फिलर प्रतिशत, मौजूदा बैरल सामग्री और घिसे हुए क्षेत्र की तस्वीरें भेजें।

हम मूल्यांकन करने में मदद कर सकते हैं:

• क्या बाइमेटेलिक लाइनर उपयुक्त है

• किन बैरल अनुभागों को उन्नत घिसाव सुरक्षा की आवश्यकता है

• कौन सा लाइनर प्रकार अधिक उपयुक्त है

• क्या स्क्रू-टू-बैरल क्लीयरेंस की भी जाँच की जानी चाहिए

• निर्माण से पहले किन आयामों की पुष्टि की जानी चाहिए

सामग्री मूल्यांकन के लिए अपने बैरल घिसाव विवरण भेजें
