उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ZHITIAN
प्रमाणन: Iso:9001
मॉडल संख्या: 50
दस्तावेज़: Screw Barrel & Elements.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: Timely quotation
पैकेजिंग विवरण: लकड़ी के बक्से
प्रसव के समय: 30-60 दिनों
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 500 सेट / महीना
उत्पाद का प्रकार: |
परिशुद्धता जुड़वां पेंच extruder बैरल |
मुख्य उद्देश्य: |
OEM प्रतिस्थापन और सामग्री अनुकूलन |
बैरल प्रकार: |
बंद, फीडिंग, साइड-फीडिंग, वेंटिंग और संयोजन अनुभाग |
संरचना: |
ठोस बैरल, पंक्तिबद्ध बैरल या अनुकूलित बोर सुरक्षा |
सामग्री विकल्प: |
नाइट्राइडेड स्टील, टूल स्टील, स्टेनलेस स्टील, निकल-आधारित और पहनने के लिए प्रतिरोधी मिश्र धातु प्रणा |
विनिर्माण आधार: |
आरेखण, नमूना या मापा आयाम |
तापमान नियंत्रण: |
अनुकूलित हीटिंग छेद और शीतलन चैनल |
प्रतिस्थापन का दायरा: |
व्यक्तिगत अनुभाग या एकाधिक बैरल अनुभाग |
उत्पाद का प्रकार: |
परिशुद्धता जुड़वां पेंच extruder बैरल |
मुख्य उद्देश्य: |
OEM प्रतिस्थापन और सामग्री अनुकूलन |
बैरल प्रकार: |
बंद, फीडिंग, साइड-फीडिंग, वेंटिंग और संयोजन अनुभाग |
संरचना: |
ठोस बैरल, पंक्तिबद्ध बैरल या अनुकूलित बोर सुरक्षा |
सामग्री विकल्प: |
नाइट्राइडेड स्टील, टूल स्टील, स्टेनलेस स्टील, निकल-आधारित और पहनने के लिए प्रतिरोधी मिश्र धातु प्रणा |
विनिर्माण आधार: |
आरेखण, नमूना या मापा आयाम |
तापमान नियंत्रण: |
अनुकूलित हीटिंग छेद और शीतलन चैनल |
प्रतिस्थापन का दायरा: |
व्यक्तिगत अनुभाग या एकाधिक बैरल अनुभाग |

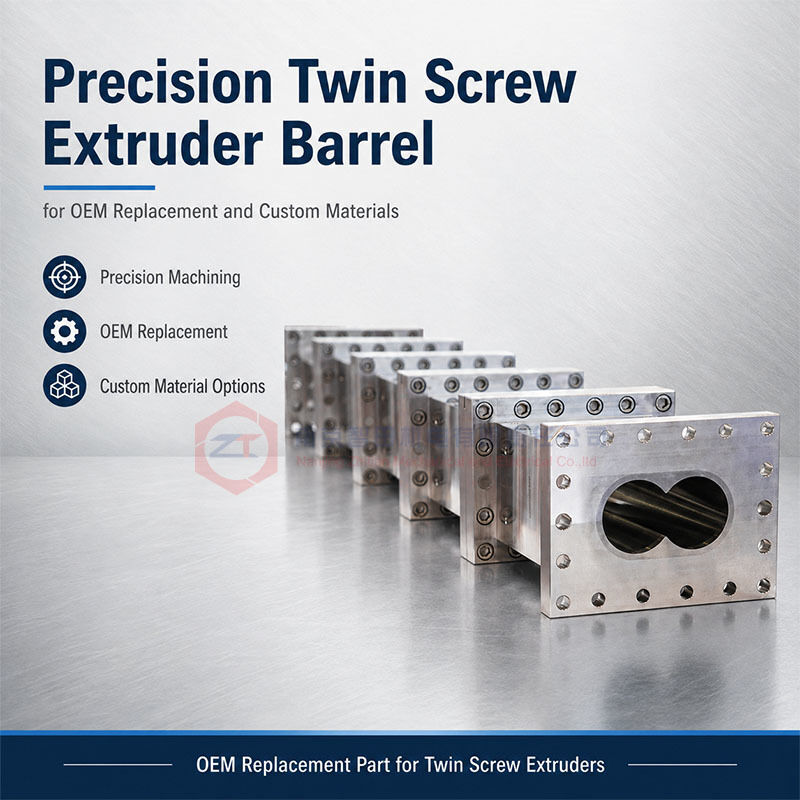

यह प्रिसिजन ट्विन स्क्रू एक्सट्रूडर बैरल उन प्रतिस्थापन परियोजनाओं के लिए डिज़ाइन किया गया है जहाँ आयामी अनुकूलता और सामग्री चयन समान रूप से महत्वपूर्ण हैं। इसे मौजूदा मशीन ज्यामिति, प्रक्रिया स्थिति और वास्तविक घिसाव या संक्षारण की समस्या के अनुसार निर्मित किया जाता है।
केवल नाममात्र आकार का मिलान करना ही पर्याप्त नहीं है। बोर प्रोफ़ाइल, केंद्र दूरी, कनेक्शन फेसेस, लोकेटिंग आयाम और निकटवर्ती बैरल इंटरफेस का सही ढंग से फिट होना आवश्यक है। वर्किंग बोर सामग्री को पॉलिमर, फिलर्स, एडिटिव्स और परिचालन स्थितियों से भी मेल खाना चाहिए।
यह उत्पाद दो मुख्य क्षमताओं को जोड़ता है: सटीक ओईएम प्रतिस्थापन और अनुप्रयोग-विशिष्ट सामग्री अनुकूलन।
| स्क्रू बैरल विनिर्देश तालिका | ||||
|---|---|---|---|---|
| क्र.सं. | मॉडल | L*W*H(MM) | छिद्र व्यास/Φ(मिमी) | केंद्र दूरी/D(मिमी) |
| 1 | 20 | 132*115*105 | Φ23 | 18.4 |
| 2 | 30 | 120*135*115 | Φ30.6 | 26 |
| 3 | 35 | 140*140*120 | Φ36 | 30 |
| 4 | 36 | 150*160*140 | Φ36 | 30 |
| 5 | 40 | 160*175*145 | Φ41.6 | 34.5 |
| 6 | 50 | 190*190*150 | Φ51 | 42 |
| 7 | 52 | 210*200*155 | Φ52 | 43 |
| 8 | 53 | 220*210*160 | Φ53.3 | 48 |
| 9 | 58 | 240*220*175 | Φ58 | 48 |
| 10 | 60 | 240*210*170 | Φ60 | 52 |
| 11 | 65 | 240*210*170 | Φ63 | 52 |
| 12 | 75 | 290*260*200 | Φ71.8 | 60 |
| 13 | 85 | 320*280*215 | Φ81.9 | 67.8 |
| 14 | 92 | 360*310*240 | Φ92 | 78 |
| 15 | 95 | 360*310*240 | Φ94 | 78 |
| 16 | 110 | 420*330*240 | Φ109 | 91.5 |
| 17 | 125 | 500*390*290 | Φ125 | 98 |
| 18 | 135 | 520*440*340 | Φ134 | 110 |
| मद | उपलब्ध कॉन्फ़िगरेशन |
|---|---|
| उत्पाद प्रकार | प्रिसिजन ट्विन स्क्रू एक्सट्रूडर बैरल |
| मुख्य उद्देश्य | ओईएम प्रतिस्थापन और सामग्री अनुकूलन |
| बैरल के प्रकार | क्लोज्ड, फीडिंग, साइड-फीडिंग, वेंटिंग और कॉम्बिनेशन सेक्शन |
| संरचना | सॉलिड बैरल, लाइन्ड बैरल या कस्टमाइज्ड बोर प्रोटेक्शन |
| सामग्री विकल्प | नाइट्राइडेड स्टील, टूल स्टील, स्टेनलेस स्टील, निकल-आधारित और घिसाव-रोधी मिश्र धातु प्रणालियाँ |
| विनिर्माण आधार | ड्राइंग, नमूना या मापे गए आयाम |
| तापमान नियंत्रण | कस्टमाइज्ड हीटिंग होल्स और कूलिंग चैनल्स |
| महत्वपूर्ण निरीक्षण | बोर, केंद्र दूरी, समानांतरता, कनेक्शन फेसेस और इंटरफेस |
| प्रतिस्थापन दायरा | व्यक्तिगत सेक्शन या एकाधिक बैरल सेक्शन |
एक रिप्लेसमेंट बैरल को मौजूदा एक्सट्रूडर के लिए आवश्यक ज्यामिति को फिर से बनाना चाहिए, न कि केवल इसके बाहरी स्वरूप की नकल करनी चाहिए।
महत्वपूर्ण आयामों में ट्विन-बोर प्रोफाइल, केंद्र दूरी, बैरल की लंबाई, कनेक्शन फेसेस, लोकेटिंग सतहें, बोल्ट-होल पैटर्न, तापमान-नियंत्रण इंटरफेस और प्रोसेस ओपनिंग शामिल हैं।
यदि ये आयाम असंगत हैं, तो नया बैरल बोर मिसअलाइनमेंट, आंतरिक स्टेप्स, असमान स्क्रू-टू-बैरल क्लीयरेंस या असेंबली में कठिनाई पैदा कर सकता है।
जब मूल चित्र (ड्राइंग) उपलब्ध न हों, तो मौजूदा बैरल को मापा जा सकता है, लेकिन घिसे हुए या संक्षारित आयामों की सीधे नकल नहीं की जानी चाहिए।
बैरल और स्क्रू एलिमेंट्स एक सिस्टम के रूप में काम करते हैं। जैसे-जैसे बोर घिसता है, वर्किंग क्लीयरेंस बढ़ता है, जिससे संवहन दक्षता, दबाव स्थिरता और प्रक्रिया दोहराव कम हो सकता है।
इसलिए बैरल प्रतिस्थापन में स्क्रू-एलिमेंट की स्थिति पर भी विचार किया जाना चाहिए। यदि दोनों घटक अत्यधिक घिसे हुए हैं, तो केवल बैरल बदलने से मूल कार्य संबंध पूरी तरह से बहाल नहीं हो सकता है।
ऐसी कोई एकल बैरल सामग्री नहीं है जो हर प्रक्रिया के लिए सबसे अच्छी हो।
सामान्य प्रसंस्करण: नाइट्राइडेड स्टील वहाँ एक व्यावहारिक विकल्प हो सकता है जहाँ घिसाव और संक्षारण मध्यम हो।
अपघर्षक कंपाउंडिंग: ग्लास फाइबर, कैल्शियम कार्बोनेट, टैल्क और अन्य फिलर्स अत्यधिक अपघर्षक घिसाव पैदा कर सकते हैं। अधिक घिसाव वाले सेक्शन के लिए टूल स्टील या घिसाव-रोधी मिश्र धातु-लाइन्ड संरचनाओं पर विचार किया जा सकता है।
संक्षारक प्रसंस्करण: प्रतिक्रियाशील फॉर्मूलेशन और आक्रामक प्रक्रिया माध्यम पिटिंग या रासायनिक हमले का कारण बन सकते हैं। रासायनिक वातावरण और तापमान के अनुसार स्टेनलेस या निकल-आधारित मिश्र धातु प्रणालियों का मूल्यांकन किया जा सकता है।
संयुक्त घिसाव और संक्षारण: कुछ यौगिक एक ही समय में दोनों समस्याएं पैदा करते हैं। ऐसे मामलों में, केवल कठोरता के आधार पर सामग्री का निर्धारण नहीं किया जाना चाहिए। घिसाव प्रतिरोध, संक्षारण प्रतिरोध, मजबूती और तापमान पर एक साथ विचार किया जाना चाहिए।
लक्ष्य प्रत्येक बैरल सेक्शन को आवश्यकता से अधिक विनिर्देशित करने के बजाय सबसे उपयुक्त कार्य-सतह सामग्री का चयन करना है।
एक सेगमेंटेड ट्विन स्क्रू एक्सट्रूडर के प्रत्येक सेक्शन पर समान भार नहीं पड़ता है।
फिलर फीडिंग, साइड फीडिंग, गहन मिश्रण, प्रतिक्रिया, वेंटिंग या दबाव-निर्माण क्षेत्रों के पास अधिक गंभीर घिसाव या संक्षारण दिखाई दे सकता है। अन्य सेक्शन हल्की स्थितियों में काम कर सकते हैं।
इसलिए उच्च-प्रदर्शन वाली सामग्रियों को महत्वपूर्ण ज़ोन में केंद्रित किया जा सकता है जबकि अन्य स्थानों पर अधिक किफायती सामग्रियों का उपयोग किया जा सकता है। यह सेवा प्रदर्शन और प्रतिस्थापन लागत को संतुलित करने में मदद करता है।
रिप्लेसमेंट बैरल को क्लोज्ड, मेन-फीडिंग, साइड-फीडिंग, वेंटिंग, वैक्यूम या कॉम्बिनेशन सेक्शन के रूप में आपूर्ति की जा सकती है।
मौजूदा मशीन कॉन्फ़िगरेशन से मेल खाने के लिए हीटिंग होल्स, कूलिंग चैनल्स, सेंसर पोर्ट्स और प्रोसेस ओपनिंग्स भी निर्मित किए जा सकते हैं।
महत्वपूर्ण निरीक्षण में शामिल हो सकते हैं:
निरीक्षण से आयामी सटीकता और मौजूदा स्क्रू सिस्टम तथा निकटवर्ती सेक्शन के साथ सही फिट दोनों की पुष्टि होनी चाहिए।
कृपया प्रदान करें:
हाँ। मौजूदा बैरल को मापा जा सकता है, लेकिन अंतिम ज्यामिति की पुष्टि होने से पहले घिसे हुए आयामों की पहचान की जानी चाहिए।
नहीं। इंटरफेस संगत रहने चाहिए, लेकिन यदि मूल सामग्री बहुत तेजी से घिसती है या संक्षारित होती है तो वर्किंग बोर सामग्री को अपग्रेड किया जा सकता है।
नहीं। वास्तविक घिसाव, संक्षारण और प्रक्रिया भार के अनुसार विभिन्न सेक्शन विभिन्न सामग्रियों का उपयोग कर सकते हैं।
हाँ। स्क्रू और बैरल का घिसाव मिलकर वास्तविक वर्किंग क्लीयरेंस निर्धारित करता है।
अपनी प्रक्रिया सामग्री और वर्तमान घिसाव की स्थिति के साथ हमें अपना बैरल ड्राइंग, उपयोग किया गया नमूना या महत्वपूर्ण आयाम भेजें।
हम प्रतिस्थापन इंटरफेस की पुष्टि करने, घिसाव से प्रभावित आयामों की पहचान करने और वास्तविक प्रक्रिया के लिए उपयुक्त सामग्री की सिफारिश करने में मदद कर सकते हैं।
ओईएम प्रतिस्थापन और सामग्री समीक्षा के लिए अपना बैरल ड्राइंग भेजें
